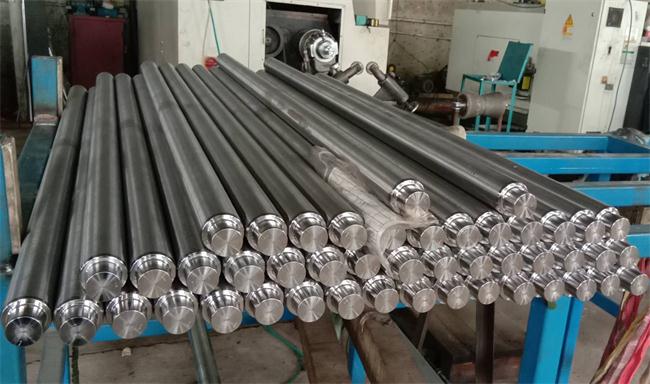

活塞桿的結構很簡單，但是高徑很大
一.工藝分析
正常使用時，活塞桿承受交替變載，φ50mm×770mm密封裝置表面反復摩擦，強度高，耐磨性強。
2.活塞桿結構很簡單，但是高徑很大，屬于長細軸零件，剛度弱。為了保證加工精度，銑削時需要精車.鏜孔分離，粗.鏜孔應用跟刀架，以減少生產過程中產品的變形，生產加工兩側螺齒時應用跟刀架。
3.在選擇定位基準時，為了保證各部件同心度公差和相互位置精度，
每個中心孔用于每個加工過程的精確定位，符合統一標準。
4.切割內孔外觀時，容易造成刀具.彈性變形會損壞活塞桿的精度。因此，在生產過程中，要研究中心孔，保證中心孔的清潔，適合中心孔和頂部的密度，保證良好的濕度。砂輪板的一般選擇:耐磨材料白剛玉(WA)，粒度分布60#，中軟或中軟.陶瓷，砂輪的總寬度應較窄，以降低軸向切削力。在生產加工過程中，要注意切削量的選擇，特別是切削深度較小。
5.在切削φ50mm×770mm兩個過程必須分開，當內孔和1:20光潔度。切割1:20光潔度時，先切割樣品，檢查樣品合格后再宣布切割產品工件。
6.1:20檢查圓錐面，用規范的1:20環涂色檢查，其表面不少于80%。
7.在生產過程中不允許人工矯直，以保證活塞桿加工精度的可靠性。
8.滲氮處理時，螺齒部分應采用保護設備進行維護。
